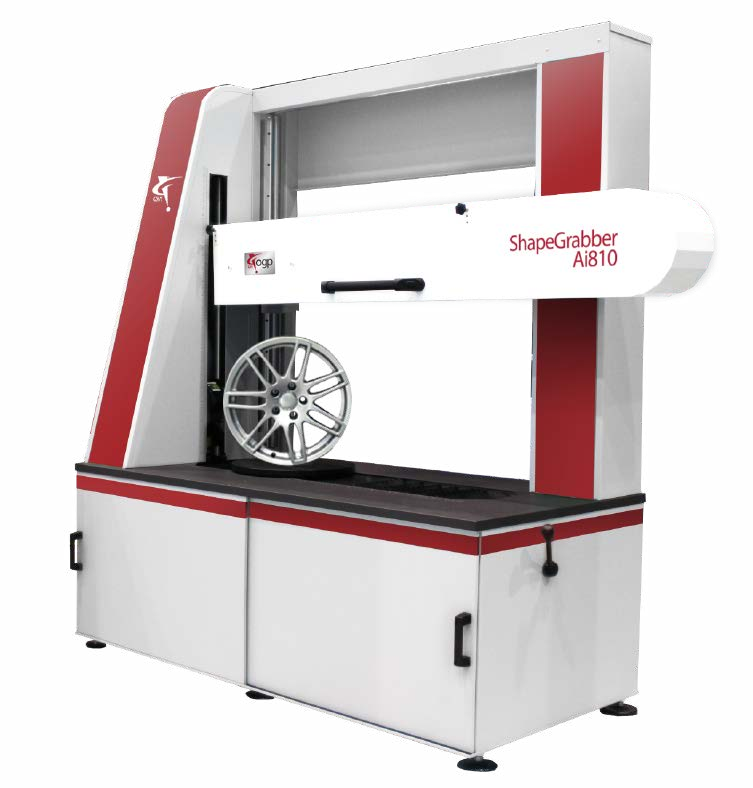

大幅面全自動 3D 激光掃描儀
• 完整、快速的交鑰匙測量和檢 測解決方案

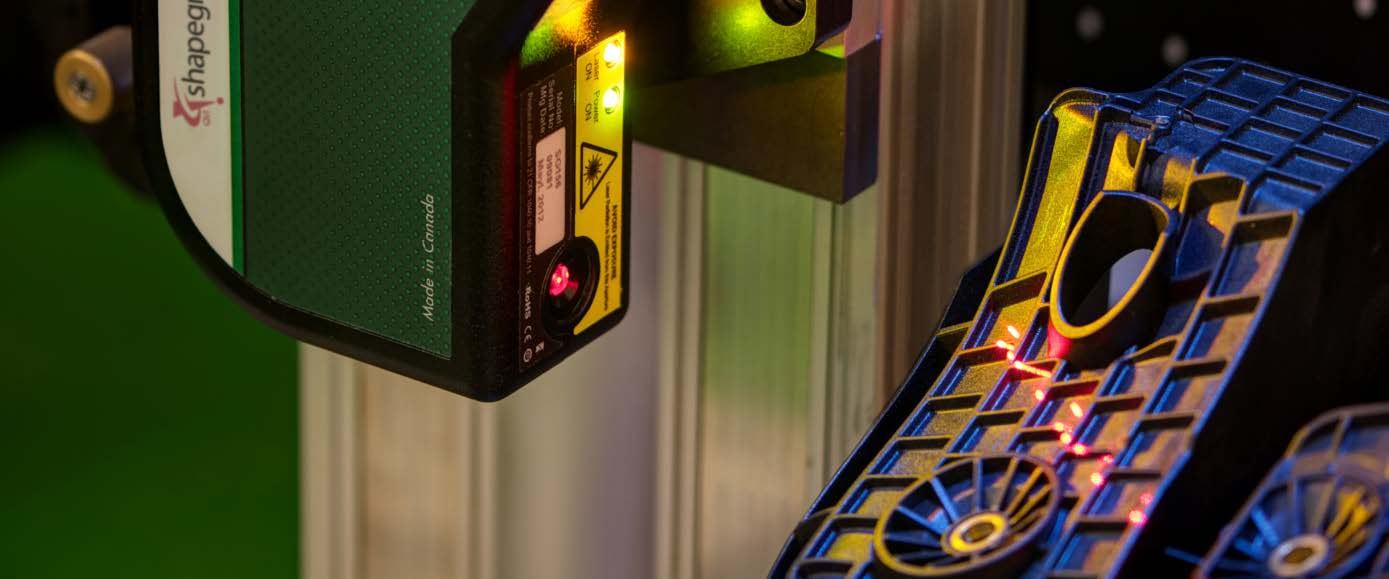

• 精確的非接觸式激光掃描
• 幾分鐘內自動進行表面檢測
• 完整的3D 質量控制，包括 GD&T 報告
• 通過/不通過功能
• 掃描各種材料、顏色和表面的零件
• 快速創建數字化檢測報告
• 多種掃描頭配置以適應各種零 件尺寸
• 適用于鑄件、塑料和 3D 打印零件或形狀復雜的零件
• 可提供帶有第二個掃描頭的水
|
技術規格
|
||||
|
重量
|
725 kg
|
|||
|
垂直運動范圍
|
800 mm
|
|||
|
水平軌道運動范圍
|
1250 mm (選配)
|
|||
|
旋轉臺運動范圍
|
360°
|
|||
|
掃描參數
|
掃描頭
|
精度
|
標準縱軸掃描體積
（自動模式）原著高度 × 直徑
|
可選水平軸掃描體積
（單次掃描模式） 長x 寬 x 深
|
|
SG356
(垂直軸標準)
|
50 + L/20 µm
|
800 × 400 mm
|
1250 × 345 × 400 mm
|
|
|
SG46 (選配)
|
15 + L/25 µm
|
800 × 50 mm
|
1250 × 40 × 50 mm
|
|
|
SG156 (選配)
|
30 + L/25 µm
|
800 × 190 mm
|
1250 × 175 × 190 mm
|
|
|
激光
|
CDRH Class II / IEC Class 2M
|
|||
|
采樣率 (點/秒)
|
40,000 - 350,000+
|
|||
|
軟件
|
ShapeGrabber SGCentral (標配)
• SGCapture (選配)
• PolyWorks (選配)
• Geomagic (選配)
|
|||
|
電源要求
|
100-120 VAC or 200-240 VAC, 50/60 Hz, 1 phase, 1000 W
|
|||
|
環境要求
|
溫度: 19 - 21 °C, 濕度: 30 - 80% ; 振動: <0.001g 低于 15 Hz
|
|||
|
安全操作環境
|
15 - 30 °C
|
|||
