高精度光電自準直儀 PRECISION ELECTRONIC AUTO-COLLIMATOR
|
|
|
AutoMAT 5000是精度、穩定性和易用性達到結合的新一代光電自準直儀系列產品，是精密機械制造和精密光學裝配環節的理想角度測量儀器。系列產品采用自主設計的高解像力成像物鏡、穩定可靠的光機部件和全數字電路應用技術相融合，每一臺儀器都經過嚴格的調校和校準，均可確保出廠技術指標和精度可溯源性。
AutoMAT 5000由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器、激光快速找準器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式，顯示控制器與主機之間僅需一條線纜連接；激光快速找準器用于快速找準和調整，選配的無線遙控器可提供最長15米的遙控距離，極大地提高了產品的易用性。
用戶可通過選配其它測量配附件及測量軟件完成對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。
|
|

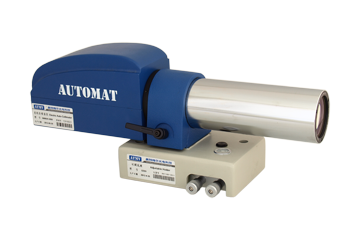

5000U系列高精度光電自準直儀0.1″高精度、雙軸、電子目鏡、USB接口
|
|
|
產品特性 (Features)
• 高達0.1角秒測角精度 (0.1 arc sec accuracy); • XY雙軸同時測量 (Dual-axis measurements); • 大視野電子目鏡 (Expanded large-field electronic viewfinder); • 科學級高分辨率CCD傳感器 (High resolution CCD Sensors); • 長壽命LED光源 (LED Light Sources); • 全數字信號處理 (Digital image processing technology); • 即插即用USB接口 (USB 2.0 high speed interface); • 豐富的測量配附件 (Rich accessories);
|
典型應用 (Applications)
• 精密機械安裝定位 (Alignment of machinery); • 機械產品直線度、平面度、垂直度、平行度等精度保障 (Proof for straightness, flatness, parallelism of rails, tables and linear stage etc.); • 精密旋轉臺檢測 (Rotary table measurement); • 航空航天 (Alignment of astronomical system); • 光學產品裝配及調整 ( Assembly and adjustment of optical components like mirrors, prisms, windows, wedges etc.); • 物理及光學實驗室 (Alignment of components for the beam control in high energy physics); |
|
|

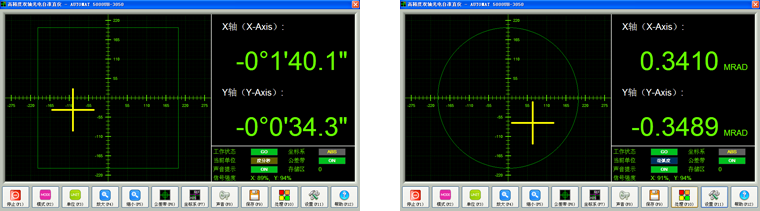

軟件功能 (Software Support)
• 數據格式兼容Excel軟件 (Excel data format compatible);
• 直線度測量軟件(Straightness measuring software);
• 平面度測量軟件 ( Flatness measuring software);
• 垂直度、平行度測量軟件 (Squareness and parallelism measuring software);
• 旋轉臺及分度臺測量分析軟件 (Rotary table measurement and analysis software);
• 定制測量軟件 (Custom designed software available);
|
|
規格 (Specifications)
  |
|
|

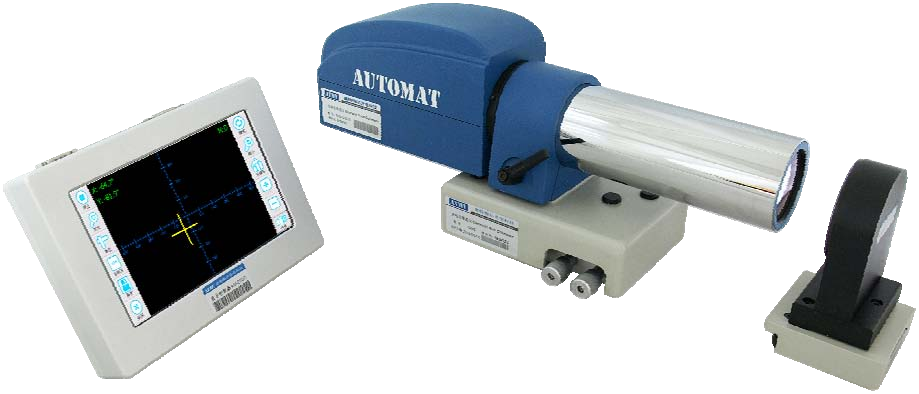

5000C系列高精度光電自準直儀0.1″高精度、雙軸、電子目鏡、嵌入式顯示控制器
|
|
|
AutoMAT 5000C系列產品采用LVDS高速工業總線接口標準設計，
配有工業級嵌入式平板顯示控制終端，滿足了高精度現場測量及特定
應用場合的使用需求。
The AutoMAT 5000C series autocollimator is designed for field
applications which require quick and robust connection. It coorperate a

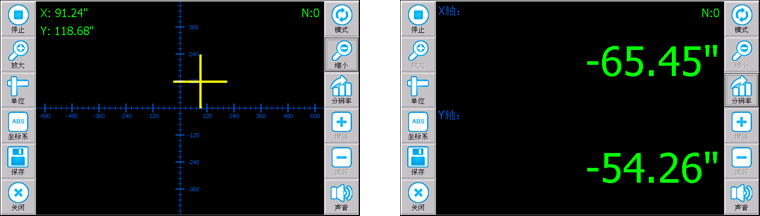

small and readable color TFT touch-screen display unit with same
measurement functions as laptop software and optional serial port
extending capability.
|
產品特性 (Features)
• 0.1角秒測角精度 (0.1 arc sec accuracy);
• XY雙軸同時測量 (Dual-axis measurements);
• 全金屬外殼顯示終端 (Full Metal Display Unit);
• 大視野電子目鏡 (Expanded large-field electronic viewfinder);
• 科學級高分辨率CCD傳感器 (High resolution CCD Sensors);
• 長壽命LED光源 (LED Light Sources);
• 全數字信號處理 (Digital image processing technology);
• 豐富的測量配附件 (Rich accessories);
|
|

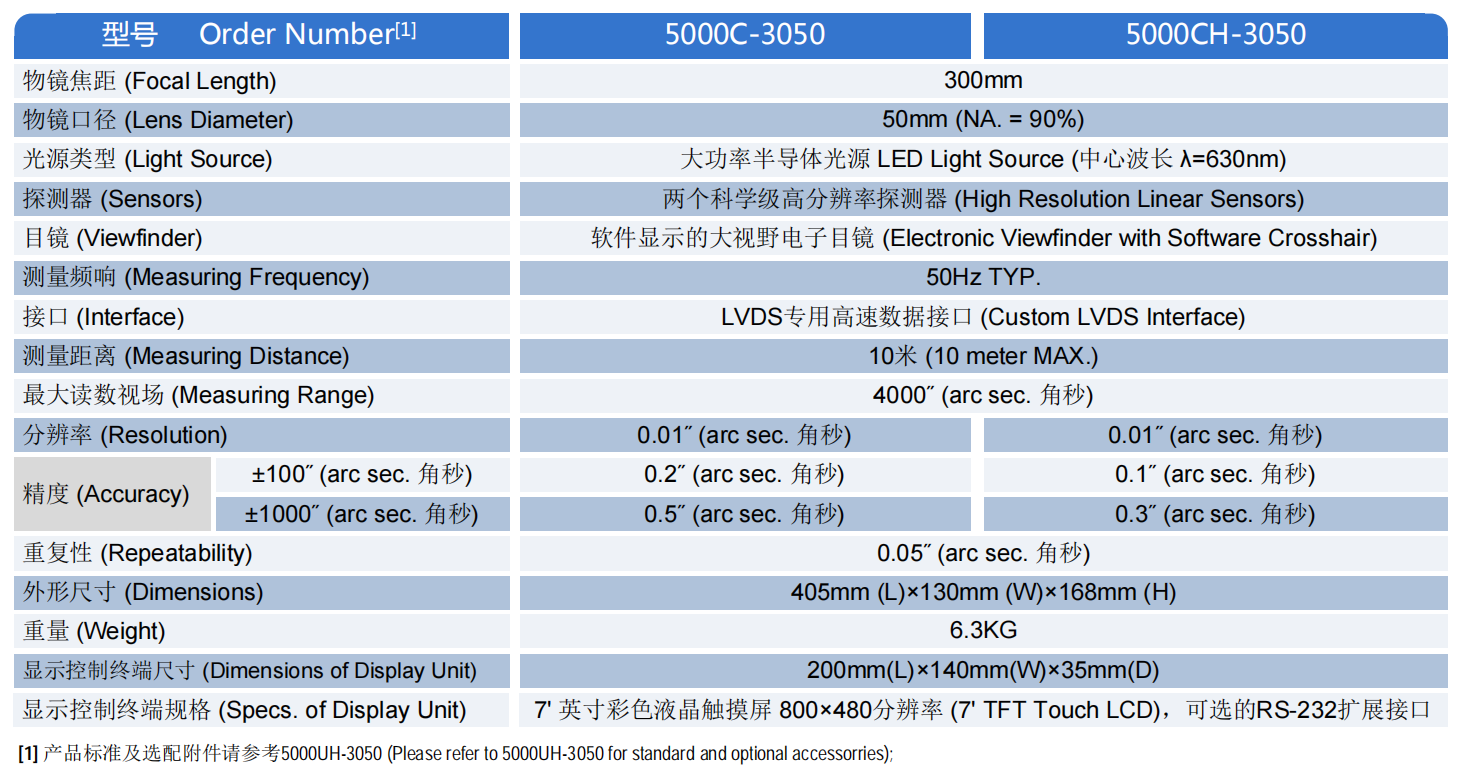

規格 (Specifications)
|
|
