概述

兩種測量系統合二為一！

Swift PRO Duo 是將獨家專利無目鏡光學測量技術與視頻測量相結合的一款真正獨一無二的雙測量系統！

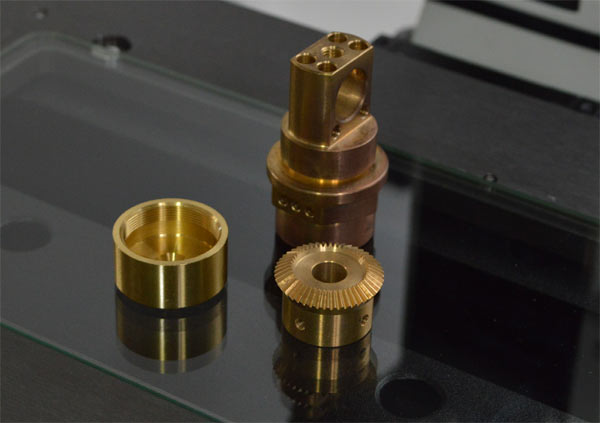

此前難以觀察的樣品現在可以由同一操作員按照同一程序，在同一系統上進行測量和檢測。 Swift PRO Duo 可以快速而精準地測量常規和復雜精密零件。

憑借豐富多樣的測量和報告功能，它成為了廣泛適合各類應用的測量工具，應用領域涵蓋電子、航空航天、汽車、塑料和醫療器械制造等。

產品優勢

    ● 光學與視頻測量系統二合一

    ● 測量范圍達 200mm x 100mm，測量臺精度 5μm

    ● 結構緊湊、結實耐用的先進測量系統

    ● 尤其適用于模具和車間應用

    ● 幾秒內完成精準測量，無需預編程序

    ● Z軸可選，三坐標測量可測高度

    ● 獨家專利的人機工學無目鏡光學顯微鏡，可進行高分辨率表面檢測

    ● 非常適用于車間和 QC 實驗室

詳細信息

為何采用視頻與光學雙測量？

光學與視頻雙測量系統兼具兩種測量技術的最佳優勢，所以無論要測量何種零部件，您都可以確信自己擁有圓滿完成工作的最佳方案——無需其他系統，兩種測量方式無縫切換，無任何延遲。

視頻測量

視頻測量十分適合特征邊緣易于識別的常規零部件。

借助智能視頻測量工具，操作員能夠以精準且高重復性地對特征進行快速檢測與測量。

視頻邊緣檢測的優勢在于實用性和總體測量速度。

光學測量

為了進行精準測量，您需要清晰地識別出待測量特征的邊緣。

Swift PRO Duo 采用獨家專利的 Dynascope® 無目鏡光學技術，可提供高對比度、顯微級分辨率的部件圖像。。

用戶可以極其詳細地觀察復雜或者難以觀察的特征，確?？梢跃_測量所有部件，而不只是簡單部件。 絕佳的顯微鏡圖像也能令用戶實現高分辨率目視檢測。

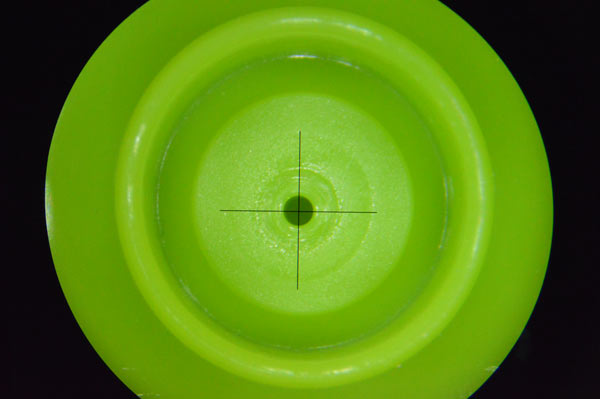

測量不具備清晰邊緣的特征時，視頻攝像頭可能會由于對比度不足而無法檢測出邊緣，而光學測量此時更加有利。 用戶通過無目鏡光學觀察頭體獲得高分辨率清晰圖像，能夠精確選擇要測量的特征。典型示例包括透明或黑色塑料以及金屬零件的表面特征（特征與背景之間缺少對比）。

在同一程序中，從視頻測量到光學測量可實現無縫切換，沒有絲毫延遲，確保您隨時擁有最好的測量工具。

Dynascope® 無目鏡光學技術

Swift PRO Duo 是唯一包含獨家專利人機工學無目鏡光學測量技術的顯微鏡測量系統。

借助 Dynascope® 人機工學無目鏡光學技術，操作人員佩戴著框架眼鏡、護目鏡和隱形眼鏡也可進行精準測量。 該系統的其他優勢還包括具有較大的視場和周邊視覺。

NLEC 測量臺校準

Swift PRO Duo 配備了Vision Engineering旗下久經證明的 200mm x 100mm 精密測量臺。

該測量平臺出廠前完成了非線性誤差修正（NLEC）校準，可確保最佳精度，可溯及國際標準以符合ISO9000質量認證。

軟件

Swift PRO Duo 可選配業內領先的 M 系列測量軟件，也可選配堅固耐用的 QC 3000 微處理器。

M 系列測量軟件

享譽業界的 M 系列測量軟件適用于基礎到高級測量應用領域，操作簡便并能最大限度地減少培訓。 直觀的用戶界面可吸引廣泛的用戶群體，從車間的機器操作人員到 QC 實驗室的計量專家都會對它青睞有加。

    ● PC 版測量軟件十分直觀，可在大尺寸顯示器上查看

    ● 快速進行輪廓與表面測量，無需預編程序

    ● 可編程燈光控制

    ● 輕松報告

    ● 類似CAD的零件視圖標記，方便檢測測得數據。

    ● DXF 導入/導出

    ● 螺紋線纜測量選項

    ● 配置十字光標和完整的視頻邊緣檢測等多種視頻工具

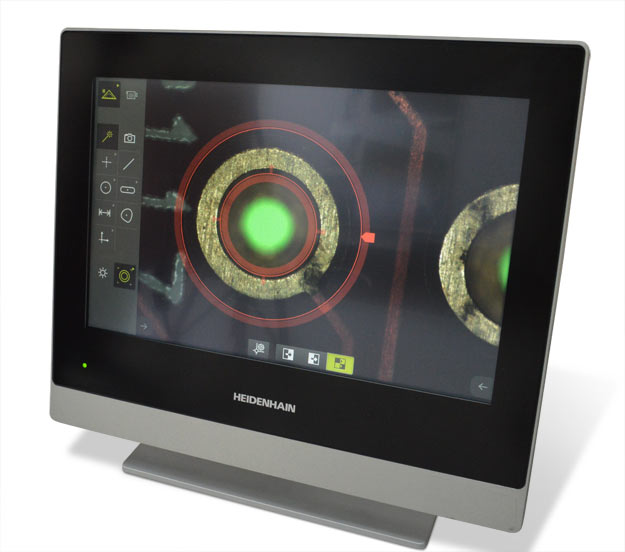

QC 3000 微處理器

QC 3000 采用美觀而堅固的工業設計，非常適合在惡劣生產環境下輕松快捷地測量 2D 幾何特征。

光滑的鋁質外殼，集成電源和無風扇被動散熱裝置，極其堅固耐用并能承受多種不利影響。

12.1 英寸觸摸屏采用特殊鋼化玻璃制成，支持多點觸控手勢控制，并可戴手套操作。

突出優勢

    ● 用于測量常見幾何特征的快捷方式圖標（例如點、線、圓形、凹槽和矩形）

    ● 視頻邊緣檢測 (VED) 提供多種用于邊緣檢測和測量點選取的工具。

    ● 可手動或自動對選取的測量點進行測量。

    ● 輕松創建報告，測量之后立即生成

    ● 結實耐用的 IP65 防潑濺觸摸屏面板，十分適合車間環境

技術

測量不確定度

（X，Y）

    ● 不確定度公式 U952D = 5+(6.5L/1000)µm

L = 長度，以 mm（毫米）為單位，在標準測量平面上采用放大 100 倍的受控條件 通過縮短測量長度和原位系統校準可提高準確度。

(Z) Z 軸精度 10µm，采用放大 100 倍的受控條件

視頻攝像頭

    ● 200 萬像素高清視頻攝像頭

光學器件

專利雙光瞳單目鏡 Dynascope™無限遠修正光學系統，十字光標網格已經預先居中與雙眼對齊。

    ● 可定制網格并使其預先居中與一只眼睛對齊。

放大倍率選項（系統總放大倍率）

快速更換放大倍率選項：

    ● 物鏡 1 倍，總放大倍率 10 倍

    ● 物鏡 2 倍，總放大倍率 20 倍

    ● 物鏡 5 倍，總放大倍率 50 倍

    ● 物鏡 10 倍，總放大倍率 100 倍

測量臺

精密測量臺，其標準配置均在出廠前完成非線性誤差修正（NLEC）校準。

測量范圍

    ● （X，Y）：200mm x 100mm 或 150mm x 100mm 測量臺選項

    ● (Z) 三坐標版：98mm

最大負荷

10Kg

高度調節

100mm 高度調節。

編碼器分辨率

X = 1µm Y = 1µm Z = 0.5µm

照明

底部照明和表面照明可協助測量輪廓和表面特征。

    ● 增強底部照明

    ● 分區表面照明，采用修正色溫的冷色調 LED

    ● 通過軟件控制照明

    ● 底部照明光欄調節

尺寸

    ● A = 680mm（最大）

    ● B = 515mm

    ● C = 480mm
